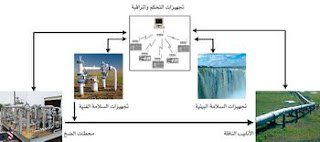

لحام و تصنيع أنابيب وخطوط البترول

• ما قبل اللحام :

1. اختيار الالكترود المناسب .
2. اختيار قطر الالكترود المناسب.
3. اختيار الماكينة المناسبة للألكترود والمعدن.
4. ضبط شدة التيار والأمبير المناسب لكل ما سبق.
5. تنفيذ الربط المناسب ( أداة ) والجيد بين الماسورتين.
6. تحديد نوع اللحام المطلوب بواسطة ( 2 ) من الفنيين من الجهتين.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• مرحلة اللحام :

1. التسخين المسبق للعملية عن الاحتياج.

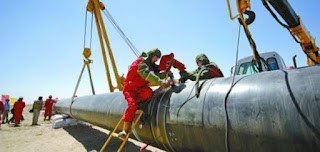

2. تنفيذ عملية اللحام وفقاً للرسومات التنفيذية المطلوبة
3. تنفيذ طريقة اللحام وفقاً للرسومات التنفيذية المطلوبة ( عامل , عاملين ).

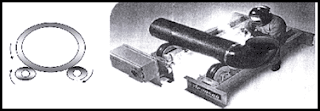

4. في حالة تنفيذ اللحام على الآلة الدوارة , يتم تركيب الأنابيب على الآلة وربطها ثم نجرى عملية اللحام وفقا للمواصفات ( جهاز متحرك ).
5. بدء عملية اللحام من أسفل ( فوق الرأس ) , ثم الاتجاه إلى التصاعدي , ثم تنفيذ المسطح , على أن يكون الجانب الأخرى من الماسورة نفس النظام ( التنفيذ ) .
6. لحام المواسير يحتاج إلى عدد معين من الخطوط تسمى ( طبقات ) , خاصة عندما يكون الشطف كبير وله عمق , غالباً نحتاج إلى عدد (2) لحامين للتنفيذ.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• ثالثاً: معلومات إضافية حول الموضوع:

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• حركات السير :

1. طريقة السير الثابت:

الحركة الثابتة بسلك اللحام , يؤدى ذلك إلى التحكم في خط اللحام , تنفيذ خط تثبيت جيد .

2. طريقة السير بالأرجحة أو التموجات :

الحركة التموجية بسلك اللحام على هيئة نصف أقواس ، يؤدى ذلك إلى التحكم الجيد في خط اللحام وخاصة عرض الخط

3. طريقة السير دوائر متداخلة :

حركة الدوائر المتداخلة بسلك اللحام , يؤدى ذلك إلى التحكم في خط اللحام وخاصة في لحام ملء الشطف (طبقات اللحام)

4. طريقة نصف قوس عريض :

يفضل في لحام الشطف , خاصة الخط النهائي أن يكون نصف قوس عريض لملء الشطف وعمل ارتفاع

مناسب , لا تنسى أن تجعل اتجاه اللحام إلى اليمين هذا يساعد في التحكم الأمثل للخط .

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• تحديد زوايا التقدم وزوايا العمل :

1. المستوى الأفقي المسطح أسفل مستوى النظر زاوية ميل السلك ( التقدم ) على المستوى يفضل أن تكون 80:70° زاوية العمل 90°.
2. المستوى الأفقي الجانبي مستوى النظر زاوية ميل السلك ( التقدم ) يفضل أن تكون 50°: 80 وزاوية العمل 90°. مع مراعاة عامل الجاذبية الأرضية , اختيار السلك المناسب للعمل .
3. المستوى الرأسي تصاعدي يفضل اللحام بطريقة تموجية فهي الأسهل , مراعاة عامل الجاذبية الأرضية , زاوية ميل السلك ( التقدم ) يفضل أن تكون 80:50° زاوية العمل 90°.
4. المستوى الرأسي تنازلي زاوية ميل السلك ( التقدم ) على الوضع التنازلي يفضل أن تكون 20 : 70° زاوية العمل 90° , مراعاة عامل الجاذبية الأرضية .
5. المستوى فوق الرأس يفضل اللحام بطريقة تموجية خاصة في اللحام الزاوي فهي الأسهل , مراعاة عامل الجاذبية الأرضية , اختيار السلك المناسب , زاوية ميل السلك ( التقدم ) على الوضع التصاعدي يفضل أن تكون 80:50° زاوية العمل 90°.

• كما يجب ارتداء ملابس السلامة كاملة , تجنب الوقوف المباشر تحت منطقة اللحام قدر المستطاع , كما يجب الحرص على تأمين مكان اللحام .

• معلومات إضافية :

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

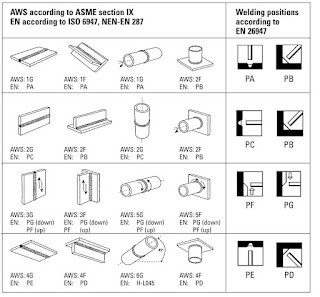

• التنفيذ ومصطلحات لحام الأنابيب :

1. تنفيذ عمليات اللحام بالوضع / المستوي الأرضي مسطح 1G / Flat
2. تنفيذ عمليات اللحام بالوضع / المستوى الأفقي الجانبي Horizontal/ 2G
3. تنفيذ عمليات اللحام بالوضع / المستوى العمودي أو الرأسي 3G / Vertical
4. تنفيذ عمليات اللحام بالوضع / المستوى فوق الرأسي 4G / Ozer Head
5. تنفيذ لحام مواسير بالوضع / المستوى الأفقي الجانبي Horizontal/ 2G
6. تنفيذ لحام مواسير بالوضع / المستوى الثابت والمتحرك على المستوي الأرضي 5G
7. تنفيذ لحام مواسير بالوضع / المستوى الثابت والمائل بزاوية 45° على المستوي الأرضي 6G

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• اللحام بالمستويات / الاوضاع المختلفة :

1. لحام وصلة أنابيب بوضعية The 1GR Position

يدور الأنبوب بوضعية أفقية وتتم عملية اللحام بشكل أرضي , R اختصار Rotation

2. لحام وصلة أنابيب بوضعية The 5G Position

في لحام الأقطار الصغيرة للأنابيب بحيث يكون محورها أفقي ويفضل اللحام من أسفل الأنبوب إلى أعلى تصاعديا وصولا إلى نقطة القمة .

3. لحام وصلة أنابيب بوضعية The 2G Position

اللحام في هذه الوضعية للأنابيب المثبتة رأسيا .

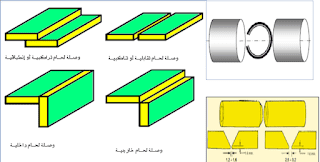

4. لحام الأنابيب وصلة تناكبية بشطف أو بدون شطف (5G ) الوضع الأرضي الثابت :

يتم تركيب الأنابيب أمام بعضهما البعض ( على استقامة واحدة ) بشطف أو بدون شطف وإجراء عملية اللحام بواسطة فني لحام أو عدد (2) من اللحامين.

لحام الأنابيب وصلة تراكبية (5G ) الوضع الأرضي الثابت وهي عبارة عن تداخل قطعتين من الأنابيب مع بعضهما بشكل تراكبي .

5. لحام الأنابيب وصلة قائمة أو مائلة (5G / 6G ) الوضع الأرضي أو المائل :

تسمى وصلة كوع , وتكون هذه النوعية من الوصلات عبارة عن تجميع قطعتين أو أكثر بعد تجهيز قطع الأنابيب بزاوية تتناسب مع التركيب المطلوب.

لحام الأنابيب وصلة حرف (T) , (Y) ـــ (5G ) الوضع الأرضي , يتم تفصيل الأنابيب حسب الشكل المطلوب وذلك بإجراء عمليات القطع المختلفة ثم تجميع أجزائها باللحام في وضع ثابت .

يتم تفصيل الأنابيب حسب الشكل المطلوب وذلك بإجراء عمليات القطع المختلفة عن طريق مشعل القطع و غير ذلك , ثم تجميع أجزائها باللحام في وضع ثابت.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• آخري :

1. لحام خطوط أنابيب الجذع أساليب لحام القوس الأكثر استخداما.
2. يستخدم اللحام القوس المغمور فقط في الحالات التي توجد فيها إمكانية دوران المفاصل.
3. يتم لحام أكثر من 60٪ من جميع الوصلات على الطرق السريعة باللحام الآلي للقوس المغمور.
4. يتم إجراء اللحام القوسي اليدوي في المواضع المكانية المختلفة للمفصل , الأسفل والرأسي والسقف أثناء اللحام ، يتم تحريك القطب يدويًا حول محيط المفصل بسرعة 8 : 20 م / ساعة.
5. عند استخدام أقطاب كهربائية واقية من الغاز ، يتم لحام جذر اللحام من أعلى إلى أسفل دون حركات تذبذبية ، ويستريح على حواف الأنابيب التي يتم لحامها مع نهاية القطب. يتم اللحام بالتيار المباشر ذي القطبية العكسية أو المباشرة مع جهد دائرة مفتوحة لمصدر الطاقة لا يقل عن 75 فولت. يجب ألا تتجاوز قيم تيار اللحام عند اللحام بأقطاب بقطر 3.25 مم 100-110A ؛ عند اللحام بأقطاب قطرها 4 مم في الموضع السفلي وشبه الرأسي 120-160A ، في المواضع المتبقية 100-140A. يجب الحفاظ على سرعة اللحام في حدود 16-22 م / ساعة. عند تغيير زاوية القطب من 40 إلى 90 درجة أثناء عملية اللحام ، يقوم اللحام بحفظ النافذة التكنولوجية التي تشكلت أثناء اختراق الفتحة ، حيث يلاحظ من خلال ذوبان الحافة.
